M9刺刀的前世今生
铁马名刀网 / 2022-01-04



XM9

1985年,美国军方决定开发一种新型多功能刺刀,以替换原来使用的M7刺刀,采用向企业招标的方式,当时有多家公司参与了竞标,各公司用于竞标的样品刺刀,就称为"XM9"。



陆军对新刺刀的需求为315600把,当时的预算价格为每把49.5美元,超过之前刺刀价格(18.5美元)的两倍。新的刺刀不再定位于兼作战斗匕首之用,而是强调作为户外多用工具的功能。军方认为,如果当作战斗刀用,就不值这么多钱了。




这是最终胜出的菲罗比斯公司提供的XM9样品,下面的29是军方给菲罗比斯公司在竞标中设定的编号。





这批原型刀共55把,柄首和刀鞘用手写的白色字体标示着“A**”,这把刀标的是“A17”。




编号“A15”





编号A20





XM9 最初的鞘不是我们后来所熟悉的样子,它的鞘旁边带带有一个圆柱形金属杠杆,鞘可以单独用来剪钢丝。但是军方认为这个设计无谓的增加了重量,刀和鞘相结合的方式已经具备了剪钢丝的功能,何必再多此一举呢?



菲罗比斯-巴克M9



由巴克公司生产的第一批M9刺刀,数量比原型刀还要少,总数可能不到10把,现在存世的可能只有2把。因为,产品出了问题。







它的铭文位置不对,使三行字的最下一行,被刀的护手遮住了。



菲罗比斯只是一个设计公司,它本身并没有生产能力,菲罗比斯的产品一直是由巴克公司代工的,比如巴克184直刀,也是菲罗比斯设计的。这第一代的菲罗比斯Ⅲ型M9刺刀也不例外。由于订单是菲罗比斯公司获得的,按照和军方的合同要求,刀身上不能有代工厂的标志。



在调整完铭文的位置之后,第一批产品生产出来,但发现还是铭文存在问题,那就是在第三行的最右侧多了一个“>”符号,这是巴克公司代表年份的符号,这个表示1987年。这就违反了菲罗比斯和军方的合同。






巴克公司的年分符号

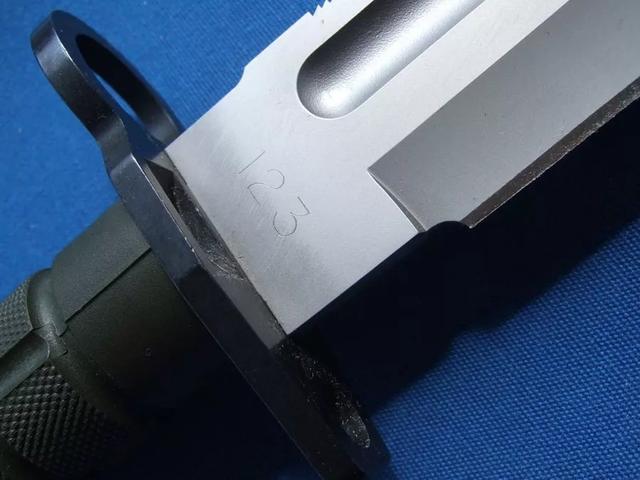

123号错版M9刺刀

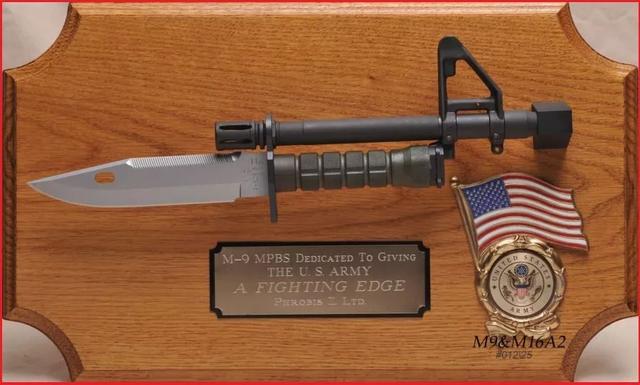

这批错版M9刺刀后来被装在M16A2步枪的枪管上,配木质背板、美国国旗、国徽,成为特别纪念品。这其中的1号赠送给了里根总统,18号赠予了沙特阿尔瓦利德•本•塔拉勒王子,而大部分向收藏者出售,值得一提的是,图上这一把,第12号,是一位中国的藏家收藏的。




以上是第2-4代M9刺刀,铭文各有不同,第二代就是简单地把第一代的“>”标志去掉了,第三代是换了一种字体,“9”的写法区别最为明显,第四代则在下面加了一行字,“PAT PEND”的意思是“专利申请中”。 第二、三代,也就是三行铭文的M9刺刀数量较少,因为只使用了几个月的时间,到1987年9月,就换成了四行铭文的产品。而第四代一直生产到1992年,或者更晚一些,是最为主流的菲罗比斯M9刺刀型号。 第四代M9有一种特别的试验型号,它的柄芯是六棱柱形的,这种型号据说全世界只有两三把。




粗略看和一般的四代菲罗比斯没什么区别。




但从柄首可以看到暴露出的柄芯是不同的。





它的柄芯是一个六棱形的圆柱,内有螺纹使它与刀身连接。




这种二代M9刺刀在第三行铭文 “USA”之前多了个“H”戳记,真正是什么意思已经连巴克公司的人也说不清了。有人认为可能是当时的测试样品,H代表刀身比较硬,还有打S的代表比较软。但这也只是一种猜测。





这一种是巴克公司出的民版M9刺刀,一般称为“巴克188”。所谓民版,指不是美国军方的制式订单,并不一定是卖给民间的,真正意思是商业版,某些部队自己采购的也算民版。它正面的铭仍是“PHIROBIS Ⅲ",而另面有"BUCK 188"及年份标记。而到1991年,巴克和菲罗比斯的合作结束,就不再有“PHIROBIS Ⅲ"的标记了,而把"BUCK 188"移到了正面。1991年的巴克188还有一种黑色氧化刀身的,比较稀少,据说总量只有339把。





1991年的黑色氧化巴克188




这两把刺刀虽然铭文上也是“M9”,但实际上它们的名称是“M9A1”,它们是为美国陆军和海军陆战队提供的试验型号,数量很少,绿柄和黑柄各25把。




这批产品的特别之处在于它的柄鞘都经过了喷砂工艺处理,使其表面实现亚光效果,有利于隐蔽性;最大的特别之处在于它的护手是300不锈钢制成,是无磁的。





上图是一款美国海军陆战队近战部队(CCCP,现在叫MCMAP)所用的训练刺刀,刀身是橡胶做的。它的铭文和巴克188款无异,生产厂家不明。刀身上有一串字母和数字,也不知道是什么意思了。 1991年,应海湾战争的需要,美国海军陆战队第二师向巴克公司订了一批M9刺刀,共5500把,这是美军惟一一个直接向巴克公司下的M9刺刀订单。这批产品采用425M不锈钢。此时菲罗比斯已经和巴克终止了合作关系,两个公司都参加了这个竞标,最终二级承包商巴克战胜了原来的一级承包商菲罗比斯。





这批产品的铭文分三行,上边一行是M9-USMC(海军陆战队),第二行为BUCK+(+表示1991年),第三行为USA(美国)




这款刺刀的剪切板上多了一个止动凸笋,这个设计从巴克188就有了,普遍反应不错,有人希望加到军版上面但当时没有被采纳。 1993年,巴克公司又为美国海军陆战队做了一批原型M9刺刀,分为三款,第一款175把,第二款因为有些质量问题,只有10把,第三款175把。刀身采用425M不锈钢,硬度HRC57。







这三款M9主要是柄芯不同,第一款是长柄芯,铆接方式;第二款是长柄芯螺纹连接,第三款是短柄芯螺纹连接。上图为第二款。



西班牙产的M9



1989年,菲罗比斯改名为 phrobis INT’L,看起来是国际化的含义,在业务上它也确实开始和西班牙的马托公司合作生产M9A1刺刀,但和之前美国海军陆战队的试验型M9A1看不出有什么联系,他们这时很可能已经忘了公司已经有过M9A1了。虽然新的刺刀是在西班牙生产,但刀上看不到任何西班牙以及马托公司的标记。

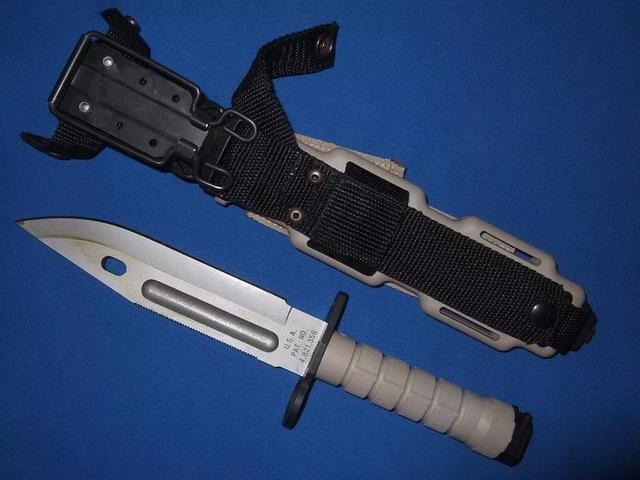

西班牙产的M9A1刺刀,采用沙色的柄和鞘




这时菲罗比斯的专利已经批下来了,因此PAT PEND的字样没有了,在另一面的刃座上,刻上了它的美国专利号4,821,356。 据说有少量带有"SPAIN"铭文 的M9A1刺刀,但只在布拉格的美国装甲兵店出售。






M9A1 沙漠风暴纪念款 刀身一面有英文和阿拉伯文的“沙漠风暴行动1991”的字样,另一面是联合参与此次行动的11个国家的缩写。





这据说是西班牙产M9A1的原型刀,作于1990年,它的柄首有一个数字“1”。




刃座上是新的公司名“PHROBIS INT'L.”,那么,为什么量产后又改回了原来的“PHROBIS Ⅲ”呢?不得而知。 1991年海湾战争期间,参战的美国海豹特种部队还向菲罗比斯订做了一款“CUK”战斗刀,CUK原意为Combat Utility Knife,多用途战斗刀的意思。外型基本上是以M9刺刀为基础,但刀身要短一些。据记载,在1991-1992年间,CUK生产了458把,但装备到海豹部队的不到250把。




CUK战斗刀




CUK和M9的比较





MFK战斗刀,是在CUK之后,菲罗比斯设计的轻型版战斗刀,生产于1991年7月到11月,用于“沙漠风暴”行动,总数为4047把。





1992年底到1993年初,西班牙马托公司生产的最后一批M9刺刀,铭文成了最简单的“M9”



蓝卡M9



1992年,蓝卡公司获得美国陆军的M9刺刀订单,第一批订单是1993年3月31日获得,数量为30500把。蓝卡公司将刀身的制作委托给美国通用刀具公司,自己组装成成品。




1992年和1993年的蓝卡M9刺刀有些区别,1992年的血槽较宽,1993年的血槽较窄。1993年款数量要少得多,只有350把。




铭文看起来区别不大,而锯齿看起来也是1992年的宽一些。





1992-1992年间,蓝卡公司生产的一批无血槽的M9刺刀,总量约43000把。





1994年蓝卡公司生产的M9刺刀,这是美国陆军订单的最后一批交货,共1000把,刀鞘的设计做了简化,刀仍然是无血槽,灰色表面处理。



1994-1995年,蓝卡公司为海军陆战队做了少量M9-XM刺刀,这些刺刀的要求是一体柄芯,而不是像原来那样用螺纹连接的柄芯。这批刺刀分为A、B两款,各30把,A款的刀柄外观上仍然和原来的M9相同,B款却换成了和以前M7刺刀相同的刀柄。




蓝卡公司为美国海军陆战队生产的M9-XM B款原型刀,共30把。特点是刀柄改为了和M7刺刀相同的样式。




M9-XM除了海军陆战队所用(左),还有提供给陆军的(右)。




海军陆战队用的M9-XM A款。




蓝卡公司的民版M9刺刀,有各种颜色,看起来比军版更漂亮。




M9-LW,是蓝卡公司的民版M9之一,最特别之处在于刀身上开了一排圆孔,起减重的作用。




这把M9-LW是为美军82空降师专门制造的,82空降师是美军中最具有光荣历史的部队,二战中屡立战功,是诺曼底登陆的主力部队。这款刺刀采用420不锈钢,而柄芯、护手均为铝制。




这个铭文极为罕见,由于是民版,这个所谓的“M11A1”应该不是按美军的制式编号来的。




这是蓝卡公司做的少量透明树脂柄的M9刺刀,做这种刺刀的目的是提供给军方的营级军械维修员,便于他们了解M9刺刀的内部构造;也便于公司向军方讲解它的装配方法。




这种透明柄的M9刺刀铭文还分三种,是不同时期做的。不带连字符“-”的LANCAY标年代比较早,即使是普通的蓝卡M9刺刀,收藏者也更倾向于不带连字符的款式,因为较为难得;带连字符的晚一些,“US UTILITY"字样的最晚,做于1995年。





这是巴克公司1996年做的一批原型刺刀,一共只有20把。它采用一体柄芯,在末端用一个筒型螺帽固定。这批刺刀只是为了试验这种新的结构所做的,因此连刀背的锯齿都没有。这种刺刀之后并没有批量生产。




蓝卡公司1998年做的试验款,和之前的透明树脂柄不同的是,它连刀鞘都是透明的。而且,这次的材料不是原来的透明树脂,而是塑料,强度很差,因此这批刀虽然做了100把,但大部分在测试中毁坏了,如今所剩无几。





1998年蓝卡公司为美国海军陆战队做的原型刀,它的刀柄横截面不再是圆形,而是一面被磨平了,不知道是出于什么考虑。包括黑绿两种颜色,各做了25把。应该是不太受欢迎,并没有批量生产。





蓝卡公司2000年为美国海军陆战队生产的M9-FT刺刀,FT的意思是field trial(野战试验),总数共125把。




这是2002年,蓝卡公司为参加美国海军陆战队招标做的样品刺刀,总数只有21把。柄鞘均为黄色,刀柄略呈纺缍形,感觉比以前做得都好。可惜却没有竞标成功,最终胜出的是安大略公司的Ontario OKC 3S。




另一面的刃座有美国海军陆战队的徽标。





这一款M11A1 刺刀,柄鞘都是一种很奇怪的蓝色,是2003年蓝卡公司生产的民版。做成蓝色是希望赢得空军的青睐,但美国空军对此毫无兴趣。





蓝卡公司十周年纪念版M9刺刀,是专门为美国刺刀收藏者协会制造的,每个会员限购一把



重量太大一直都是M9刺刀被诟病之处,和其他国家装备的刺刀相比,M9一直是比较重的,美军士兵对减轻负重的呼声非常强烈。但美国陆军对M9刺刀有一个要求,就是无论你试图对它作什么改进,改进后的部件都必须与之前的产品相兼容,这样一来,想通过改变刺刀的宽度、厚度来减重的最有效途径就被堵死了。而蓝卡从90年代中期就为海军陆战队生产刺刀,海军陆战队没有类似的限制,这使蓝卡积累了很多减重的经验。它曾尝试过塑料制的护手和铝制的柄芯,但在测试中没有通过。之后蓝卡又研究了改进其强度的技术方法。



2004年,蓝卡试制的铝制护手和柄芯的M9刺刀通过了测试。2005年,生产了100把这样的轻型M9刺刀。这批刺刀被送到伊拉克和阿富汗。






蓝卡公司的轻型M9刺刀






这款刺刀叫作“M9M4混血”,它是2008年蓝卡公司为美国海豹特种部队专门制作的。它比正常的M9现刀短一些,安装在M4卡宾枪上。





安大略M9





对于刺刀来说,收藏者一般都是更加喜欢军版,这不是没有道理的。军方作为不可替代的大客户,在合作中处于强势地位,对于刺刀产品的质量控制,具有很大的话语权,这使军版刺刀相对来说可以保持更高的质量水平。但对于厂家来说,如何应付军方在质量要求上的吹毛求疵,也是一件颇为头疼的事。





1986-1989年间,巴克公司的军版和民版采用的是两条分开的生产线,军版所需的工人和质检员是民版的2倍。当时的军方代表是一个枪械专业人士,他对于刺刀的生产都严格用造枪的技术标准来要求,这对一个做刀公司来说不太容易适应,很多人觉得没这个必要,但刺刀毕竟确实是枪的一部分,要反对也拿不出充分的理由。





最大的麻烦,是M9的原始图纸就存在问题,这使军方代表总能挑出毛病来,但巴克公司认为图纸是菲罗比斯的责任,而菲罗比斯一直没有更新和纠正图纸。





当蓝卡接手M9刺刀的订单之后,他们的原则是产品“好看、适用、满足功能”,而在细节方面不是特别看重。在他们看来,只要军方没意见,他们何必浪费时间跟图纸过不去呢?可惜,之后军方派到蓝卡的代表又是一个认死理的人,他的各种苛刻的挑剔几乎把蓝卡公司压垮。蓝卡不得不回到原始图纸上,把这已经弄成一团乱麻的过程重新整理清楚,最后总算是满足了苛刻的检验条件。蓝卡在这段时间里竭尽全力和军方斗智斗勇,这样熬了两年总算把这位仁兄熬走了。此人应该说是尽职尽责的,但过于严苛的作风也是没什么必要。





当安大略拿到M9订单时,鉴于蓝卡的教训,他们也和巴克一样,为军版和民版准备了两条装配线,后来发现他们运气比较好,派来的军方代表挺厚道,就把军版和民版的生产线合并了。安大略和菲罗比斯、蓝卡这些新成立的公司不同,它是老牌的美军合作商,从1942年就开始为美军提供刀具。军方对它比较信任和照顾不知有没有这方面的原因。




安大略公司的M9刺刀



海军陆战队对刺刀的要求和陆军不同,他们更强调刺刀要同时可作战斗匕首之用,但对于陆军所强调的兼作剪线工具的功能认为可有可无,但也没有要求去掉这一功能。




安大略公司Ontario OKC 3S刺刀 很多人把它误认为M10,实际上所谓OKC M10是安大略另一款刺刀。这款OKC 3S是在2002年海军陆战队的招标测试中胜出的,之后由安大略公司生产,它的刀身和卡巴战斗刀有些相似。在刺刀的基础上,突出冷兵器格斗的功能。而不再具有M9刺刀的剪线功能。






这是安大略公司在OKC 3S刺刀的基础上改进的型号,主要是握把上增加了防滑的条纹,命名为“第一野战型刺刀”,这批产品共生产500把,但之后没有再次生产。




安大略生产的民版M9刺刀,它的铭文成了“M-9”,多了一个连字符,如果按照军方的要求这是不合规范的。




安大略生产的反恐战争纪念版,限量500把。



关于M10刺刀,有两个常见的误解,第一是很多人把前面介绍的安大略OKC 3S当成了M10,实际上这是不同的两款刀;另一个就是以为M10是继M9之后的美军制式刺刀,实际上M10全称是OKC M10,是安大略公司自己取的名,并获得了专利。OKC M10是给美国陆军开发的新型刺刀,但它的技术,很大程度上来自于它为美国海军陆战队多次招标中的研发投入。参与竞标的其他公司,都只是把M9刺刀做适度的改进,如换为人机工学握把、减轻刀鞘重量,颜色都是黑、绿两种。而安大略的OKC M10有更多的创新,它专门设计的背带、扣件使它可以方便地挂在战术马甲上;刀身采用1095高碳钢,这使它更容易研磨锋利。不能不说之前的M9刺刀,由于用的是不锈钢,在锋利性上是很差的,刀鞘上那块磨石其实也没什么用处,不锈钢天然不易研磨。当然,作为陆军使用的刺刀,并不要求很锋利,但海军陆战队要求同时具备战斗刀的功能,那就还是要锋利一些。由于美军都有专门的清理武器的训练科目,因此不用过于担心刺刀会生锈,采用碳钢是更合理的选择。



OKC M10的的护手、柄芯、剪线板及其螺钉都和M9是通用的。




OKC M10采用的是沙色柄鞘,两侧各有一个椭圆形的凹处,上面打着美国陆军的标志,一面是代表陆军的鹰标,另一面是“美国陆军”的英文字样。



这批原型刀共生产275把,颜色只有沙色一种。




它的铭文两面都打上了安大略的公司名,这是因为既然军方没有规定只打一面,那就在两面都打上,反正刷存在不嫌多。






这款安大略公司的刺刀生产于2008-2011年间,名为“OKC 1FTS",和之前的OKC 3S有些相似,但改用了日式刀尖。从刀鞘上看,应该是为空降部队做的,产量没有超过50把。



其他M9




这又是一款极为神秘的M9刺刀,这是美国的杜拉莫德铸造公司做的,总数6把。也是为了参与政府招标的产品,但具体哪一年做的已经不清楚了,总之是1994-2006之间。这家公司并没有获得过任何订单。





这款刺刀也很奇特,它是美国的一个叫“三技术”(Tri-Technologies)的公司出品的,这个公司并不是做刀的,而是生产电子、数码产品,它是如何拿到M9刺刀的非常令人不解。有人专门对比了它的部件,认为它和蓝卡的M9刺刀出自同样一套模具。这批M9刺刀的总量有40025把。





这是2002年“使命”公司(Mission)为海军陆战队制作的试验型M9刺刀。它的刀身是用钛合金制成,很特殊。




以转轮手枪闻名的美国史密斯-韦森公司也做M9刺刀,看图还不错,实际上用户评价不高。它没有接过军方订单,只在民间市场出售。为了降低成本,史密斯-韦森的M9是在台湾生产的,它采用的是400系列不锈钢,无须防锈却带着涂层,涂层的质量很差,经不起摩擦。剪线的功能也不好用,和安大略的产品差距明显。安装在枪上以后,结合也不太紧密,有时会晃动。唯一的优点就是便宜。




此为浙江先锋机械厂20世纪末生产的国产M9刺刀,据说是应美国一个叫作PAPCO的公司订制的,这是一家经营枪支配件的公司,位于亚特兰大,2012年被雷明顿枪械公司收购。当初应该也是把这款刺刀在市场上出售。这款刺刀采用国产9Cr18Mo不锈钢,成分相当于440C。而美国造的M9采用420或425M不锈钢。相对来说,420、425M碳、铬的含量都比440C要低,但含有440C所没有的硅元素。从性能上来说,420、425M抗拉能力较强,但硬度不如440C。先锋产的M9在美国引起了一些喜欢440C钢材用户的兴趣。



M9带鞘重755克,而它所效仿的AK74刺刀只有475克,却未见有什么更高明的地方。它名为多功能,实际上功能也没有增加多少,也就是刺刀+剪线工具,再就是用来暴力破坏。它刀背上的锯齿,如果真用来锯木头也不好用。它的刀刃不够锋利,用它切削什么东西都不是很便利(安大略的1095钢M9可能好一些)。既然本来就不锋利,刀鞘上加一块磨石更显得多余。但从收藏的角度看,有了美军制式制刀这个背书,是有价值的。尤其是早期菲罗比斯的版本,吸引了众多的收藏者,不管世界上有多少把,终归是不可再生了。本文详细介绍了M9刺刀的前世今生,其中提到的这些特殊款式就更值得收藏了,只是不太容易买到。
